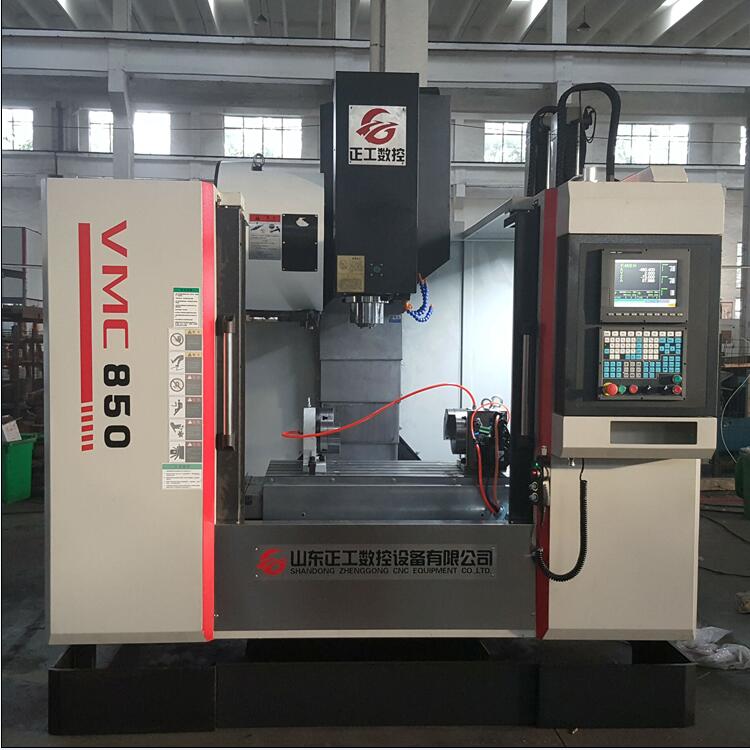

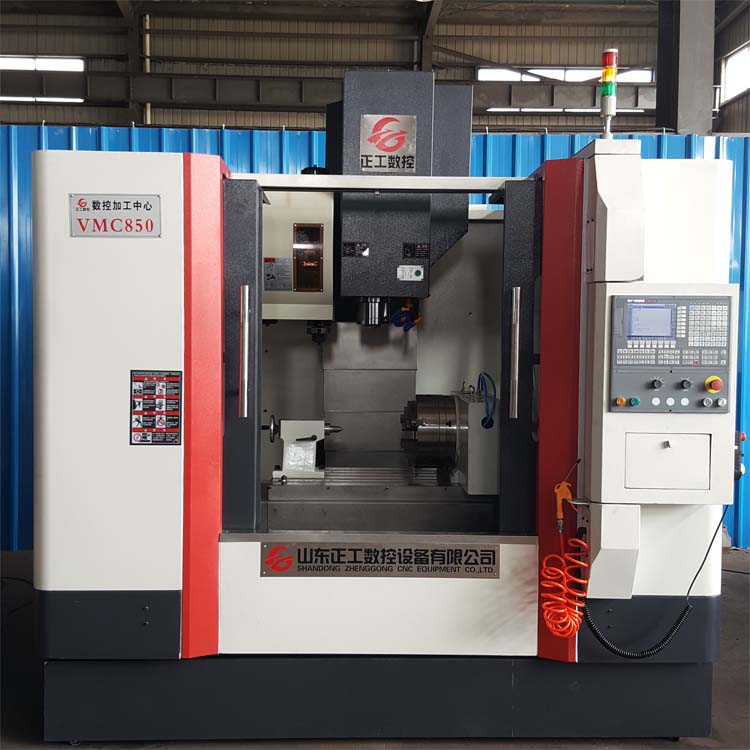

VMC850數控加工中心
時間:2018-03-20 來源:山東正工數控設備有限公司
VMC850數控加工中心是山東正工數控設備有限公司一款精度高銷量大的機型，850加工中心的用途非常廣泛，可分為硬軌和線軌兩種導軌形式，是高精度加工和重切削的首選機型。具體配置可根據客戶的加工要求進行選配。
（1）常用的數控系統選擇有國產凱恩帝、臺灣新代原裝總線、日本發那科、三菱、德國西門子；
（2）可以選配的刀庫形式有圓盤刀庫和斗笠刀庫，大多選用臺灣原裝北距，岡田或伺服德速匹配；
（3）主軸多選用臺灣原裝羅翌，健椿，丹銓等品牌，主軸自身帶有中心出水系統
常用的臺灣高速主軸配置
（a）10000rpm主軸+主軸油冷
（b）12000rpm皮帶式主軸+主軸油冷
（c）12000rpm直接式主軸+主軸油冷
（4）整機可加裝排屑器，常用的排屑器有螺旋式排屑和鏈條式排屑器
(5)整機可以加裝四軸或五軸，可選配進口和國產。
VMC850數控加工中心技術參數：
機型 | VMC850E | VMC850L |
X坐標行程 (mm) | 800 | 800 |
Y坐標行程 (mm) | 500 | 550 |
Z坐標行程 (mm) | 500 | 550 |
工作臺規格（長×寬） (mm) | 1000×500 | 1000×500 |
工作臺最大載重 | 500 | 600 |
主軸中心線到立柱正面導軌距離 | 575 | 595 |
主軸端面至工作臺上平面距離 | 120～620 | 120～670 |
X、Y、Z切削進給量(mm/min) | 1-6000 | 1-6000 |
X、Y、Z快速進給速度(m/min) | 24 | 24 |
主軸轉速范圍 (r/min) | 50～8000 | 50～8000 |
主軸錐孔 | BT40 | BT40 |
主軸電機 | 7.5/11 | 7.5/11 |
工作臺T型槽槽數×槽寬×槽距 | 5/18/100 | 5/18/100 |
重復定位精度(300mm) | + 0.003 | + 0.003 |
定位精度 (300mm) | + 0.005 | + 0.005 |
使用源氣壓力(MPa) | 0.6-0.8 | 0.6-0.8 |
機床輪廓（L×W×H）(mm) | 3.2*2.2*2.6 | 3.1*2.3*2.7 |
機床重量 (kg) | 5500 | 6000 |
